고온 열민감저항기에 사용되는 재료의 과학
세라믹 산화물, 유리 바디, 금속 케이싱의 열 안정성
내열성 열민감저항기는 세라믹 재료의 특정 산화물을 사용합니다. 일반적으로 양의 온도 계수(PTC) 열민감저항기는 바륨 티타네이트를 사용하고, 음의 온도 계수(NTC) 열민감저항기는 입방정계 망간-니켈-코발트 스피넬을 사용합니다. 이러한 재료는 어떤 특성을 지니기에 이처럼 유용한가요? 이들 재료는 전자가 에너지 준위 간에 이동하면서 격자 구조의 진동과 상호작용함으로써, 온도 변화에 따라 안정적이고 반복 가능한 저항 변화를 가능하게 합니다. 열적 안정성 측면에서 사용되는 밀봉 기술은 매우 중요합니다. 유리 밀봉은 약 200°C 수준의 온도에서 소자의 열적 파괴를 방지하며, 산소 및 수분의 침입을 차단합니다. 그러나 온도가 300°C를 초과할 경우, 금속(이 경우 스테인리스강 또는 인코넬) 외부 케이싱이 필요합니다. 이러한 금속은 급격한 열 사이클, 기계적 충격 및 강력한 부식에 대해 구조적으로 안정적입니다. 비록 이러한 금속 커버는 열전도성이 있지만, 내장된 센서가 주변 온도에 반응할 수 있도록 하여 센서의 열적 응답을 가능하게 합니다.
시스템을 설계할 때 가장 중요한 요소 중 하나는 캡슐화 재료와 세라믹 부품의 열팽창 계수를 최적화하여 인터페이스에서 균열이 발생하지 않도록 하는 것이다. 또한, 적절한 산소 차단층과 소결 과정에서 열응력을 견딜 수 있도록 특정 범위의 기공률을 확보하는 것이 시스템에 필수적이다. 이러한 설계는 가능하다면 패시베이션 처리된 백금 전극과 함께 적용하는 것이 바람직한데, 이는 접촉 안정성 및 산화 방지 기능을 향상시켜 시스템의 열적 성능을 개선하기 때문이다. 현장 시험 결과, 이러한 설계는 300°C에서 1000시간 동안 지속 작동 시 드리프트가 0.5% 미만으로 안정성을 유지하였으며, 대부분의 경우 응답 시간이 2초 이하로 나타났다. 이러한 시스템 내 통합 재료의 신뢰성은 제트 엔진 터빈 내부나 용융 알루미늄과 같이 전통적인 실리콘 센서로는 작동이 불가능한 극한 환경에서도 작동이 가능하게 하며, 기존 센서가 고장나는 환경에서도 사용이 가능하다.

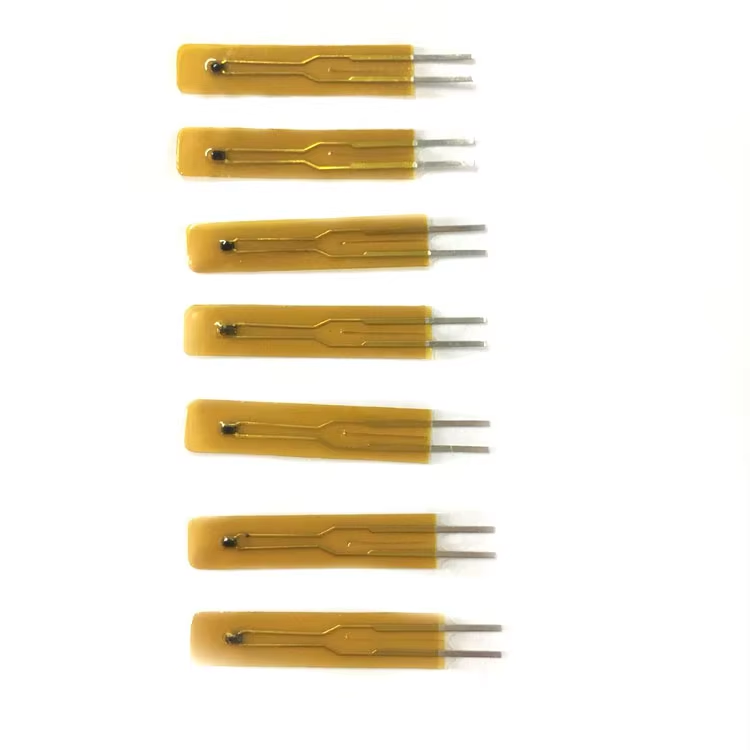

최대 온도 저항: NTC 대비 PTC 고온 열민감저항기 한계
NTC 열민감저항기: 실용적 상한 온도 (+300°C까지) 및 감쇄 지침
특수 용도로 사용되는 NTC 열민감저항기(서미스터)는 문제 발생을 피하기 위해 약 300°C까지 작동할 수 있어야 한다. 발생 가능한 문제에는 금속 산화물의 불가역적 산화, 증발 속도 증가로 인한 결정계 경계 고갈 등이 있다. 약 150°C 이상에서는 열 폭주(thermal runaway) 위험이 크게 증가하므로 전체 소비 전력을 낮춰야 한다. 250°C에서는 실온 대비 자기 가열 오차 및 저항 변화를 억제하기 위해 전력 소산량을 40~60% 감소시켜야 한다. 25°C에서 최소 100kΩ 이상의 고저항 범위에 있는 부품은 일반적으로 고온 환경에서 더 우수한 성능을 보인다. 이러한 특성은 엔진 제어나 산업용 풀네이스의 피드백 시스템과 같이 섭씨 1도 이내의 정밀한 온도 조절이 요구되는 시스템을 정확히 제어하기 위해 공학자들이 특수한 비선형 제어 기법을 개발해야 하는 어려움을 초래한다. 예를 들어, 스타인하르트-하트(Steinhart-Hart) 방정식에 대한 3차 보정 기법이 여기에 포함된다.
표준 바륨 티타네이트(PTC) 열민감 저항체는 60~120 °C 사이의 큐리 온도에서 저항값이 급격히 증가하는 특성을 보입니다. 이러한 급격한 저항 변화로 인해, 이 모델들은 해당 온도 범위를 초과하는 선형 센싱 응용 분야에서는 사용할 수 없습니다. 그러나 항공우주 및 산업 분야 응용을 위해 제조사들은 납, 스트론튬 또는 다양한 희토류 산화물 등 특정 첨가제를 다결정 세라믹 구조에 포함시킨 특수 버전의 열민감 저항체를 설계합니다. 이러한 개량은 큐리 온도를 높이고, 장치의 신뢰성 및 일관성을 향상시켜 200 °C 이상의 온도 범위에서도 사용 가능하게 합니다. 205 °C에서 이러한 열민감 저항체는 약 1 kΩ에서 3초 이내에 500 kΩ 이상으로 저항값을 변화시키는 것으로 입증되었으며, 이는 배터리 팩의 안전 차단 시스템 및 항공우주 산업의 전력 분배 시스템과 같은 고속 반응 응용 분야에서 점차 더 유리한 특성입니다. 또한 이 재료는 히스테리시스 특성을 유지하며, IEC 60738-1 및 MIL-STD-202G 시험 기준에 따라 수천 차례 반복 사이클 테스트를 수행해도 고장 없이 작동함이 검증되었습니다.
고온에서의 정밀도 및 신뢰성 관련 문제
고온 열민감 저항기 작동 시 베타 드리프트, 교정 드리프트, 비선형성 등 문제
고온, 일반적으로 섭씨 200도 이상에서는 정확한 데이터 측정과 관련된 여러 가지 문제가 발생한다. 이러한 문제 중 세 가지는 베타 드리프트(beta drift), 교정 드리프트(calibration drift), 그리고 비선형성 증가이다. 특히 베타 드리프트와 관련된 한 가지 문제는 재료 내부 구조의 변화를 수반한다. 약 섭씨 200도에서 300도 사이에서는 재료의 내부 구조가 안정화되며, 내부 구조의 변화가 완화되면 저항이 연간 약 5퍼센트 정도 드리프트할 수 있다. 따라서 공장에서 장치를 교정하더라도, 베타 드리프트로 인한 저항 변화로 인해 해당 교정은 곧 무효화된다. 교정 드리프트 문제는 산업용 가열 및 냉각 사이클에 의해 더욱 악화된다. 생산 공정을 지속하기 위해 공장에서 장비를 6개월마다 한 번씩 재교정해야 하는 경우는 흔히 볼 수 있다. 또한, 섭씨 300도를 넘어서면 장치의 응답 특성이 매우 예측 불가능해지며, 실제 현상과 장치 측정값 사이의 격차가 점점 더 커진다. 고온 환경에서는 곡선을 조정하고 평탄화해야 하는 상황이 극도로 드물어진다. 예를 들어, 2021년 발행된 학술지 『Sensors and Actuators A』의 한 호에서는 반도체 제조 용광로에 설치된 적절히 조정되지 않은 서미스터(thermistor) 몇 개가 총 오차 2~8퍼센트를 보였으며, 이는 열 제어에 엄격히 적용되는 ±1도 제약 조건보다도 더 큰 값이었다.
완화를 위해 실제 하드웨어 및 소프트웨어의 이중 기술이 필요합니다. 하드웨어 측면에서는 안정화된 Mn-Ni-Co로 구성된 세라믹 재료와 산소 이동성을 낮춘 재료가 적용되었습니다. 소프트웨어 측면에서는 가속화된 노화 패턴을 기반으로 학습된 내장형 적응 알고리즘을 활용하는 실시간 제어 시스템을 구축합니다. 그 결과, 장치는 곡률 및 오프셋 변화를 동적으로 보정하며, 최종적으로 측정 불확도가
300°C에서 <% 0.3°C라는 성능 지표를 충족합니다.
귀사의 요구에 가장 적합한 고온 열민감저항기(서미스터)를 선택하는 방법
응용 분야에 가장 적합한 고온 열민감저항기를 선택하려면, 다섯 가지 상호 연관된 기준과 시스템의 물리적·운영적 제약 조건을 고려해야 합니다:
작동 온도 범위: 정격 최대 온도가 공정 최고 온도보다 최소 25–50°C 이상 높아야 합니다. 예를 들어, +250°C 응용 분야의 경우 자체 발열 및 일시적 온도 급상승을 고려해 +300°C 정격 장치가 적합합니다.
저항 안정성: 최상의 성능을 얻기 위해, 장기적·목표 온도 조건에서 드리프트가 1% 이하(IEC 60738-1 부록 D 기준)임을 명시한 부품을 선택하세요. 구체적이지 않은 ‘고온용’이라는 표현이 포함된 사양은 피하세요.
환경 내구성: 서미스터에 사용할 캡슐화 재료는 예상되는 작동 환경과 반드시 일치해야 합니다. 예를 들어, 건조하고 산화성인 환경에는 유리 봉입 방식을, 습도가 높거나 황화성 또는 300°C 이상의 용융 염 환경에는 금속 캡슐화(예: 인코넬 600 또는 SS316)를 선택하세요.
응답 역학 특성: 가마 분구 제어에는 열 시정수(τ)가 30초 미만인 제품을, 연소 모니터링에는 열 시정수가 3초 미만인 제품을 선택하세요. 또한, 열 시정수는 제어 루프 속도와 같거나 그보다 작아야 합니다.
물리적 제약 사항: 제품의 치수가 적합한지, 설치 방식(예: 나사식, 플랜지식, 표면 장착식)이 호환되는지, 그리고 리드 와이어 절연 등급(예: MgO 충진형, 테플론® 코팅형)이 조립 공차 및 전자기 간섭(EMI) 요구 사항을 충족하는지를 확인하십시오.
제조사의 데이터 시트에 명시된 값과 독립 기관에서 수행한 인증 테스트 결과(정격 성능과 무관한 테스트 보고서) 간의 거리를 검증하는 것이 중요합니다. 특히 MIL-STD-810H 기준에 따라 열 순환, 진동, 화학적 환경과 관련된 성능 평가 시 이 점은 더욱 중요합니다. 최적의 선택은 시스템의 성능뿐 아니라 물리학의 기본 원리와 신뢰성이라는 단순한 사실을 통합해야 합니다.
자주 묻는 질문(FAQ)
고온 열민감저항기(서미스터)는 어떤 용도로 사용되나요?
고온 열민감저항기는 극도로 까다로운 환경에서 온도를 모니터링하고 제어하는 데 주로 사용됩니다. 이는 제트 엔진 터빈 및 용융 알루미늄 욕조 등에서 찾아볼 수 있습니다. 또한 고온 열민감저항기는 전통적인 센서가 실용적이지 않은 반도체 제조 공정에도 사용됩니다.
NTC와 PTC 열민감저항기의 응용 분야에는 어떤 차이가 있습니까?
대체로 NTC 열민감저항기는 열적으로 안정된 특성 덕분에 최대 300도 섭씨까지 도달할 수 있는 온도 환경에서 선호됩니다. 반면, PTC 열민감저항기는 고온에서 저항 값이 급격하고 크게 증가하는 경우, 예를 들어 전기차(EV) 배터리 시스템의 안전 차단 메커니즘과 같은 응용 분야에서 사용됩니다.
고온 열민감저항기의 사용을 방해하는 주요 장애물은 무엇입니까?
고저항 열민감 저항체(서미스터)는 교정의 어려움, 응답 시간의 이질성 혼변조(heterodyning), 그리고 응답 특성의 비선형화 등 매우 심각한 여러 가지 문제를 동반한다. 시간이 지남에 따라 측정값은 정확성을 유지하지 못한다.
고온용 서미스터의 정밀도를 향상시키는 방법은 무엇인가?
고온용 서미스터의 정밀도를 향상시키기 위해서는 무지능 회로(dumb circuits)를 적용한 설계, 적응형 알고리즘을 활용한 실시간 제어, 그리고 산소 이동성을 감소시키는 안정적인 재료의 사용이 필요하다.
