IP68 보호 등급을 갖춘 고온 센서를 선택하는 방법?

2026-03-17 08:58:01

고온 센서 응용 분야에서 IP68 등급만으로는 부족한 이유

핵심 격차: IP68는 침입 방호만을 인증할 뿐, 열에 대한 방호는 인증하지 않습니다

IP68 등급은 먼지에 대한 완전한 보호와 물속 완전 침수에 대한 방호를 의미하지만, 고온 환경에서의 성능에 대해서는 아무것도 말해주지 않습니다. IP68 등급을 부여받은 대부분의 센서는 150°C 정도까지는 먼지와 습기로부터 탁월한 성능을 발휘하지만, 그 이상 온도에서는 다양한 구성 요소가 분해되기 시작합니다. 고온에 의해 플라스틱과 실링 재료가 손상되며, 이로 인해 미세한 공극과 틈새가 생겨 이물질이 침투할 수 있게 됩니다. 문제는 IP 시험이 실험실 환경에서 수행되며, 시험 장비 자체는 뜨겁지 않다는 점입니다. 이는 사람들이 센서가 30분간 물속에 잠겨 있었던 사실만 보고, 300°C 이상의 극한 고온에서도 동일하게 작동한다고 오해할 때 심각한 문제가 됩니다. 센서 제조업체는 이러한 고온 조건 하에서의 테스트를 반드시 수행해야 하며, 실제로 대부분의 경우 이러한 테스트가 시행되고 있습니다. 즉, 방수 성능과 내열 성능은 서로 별개이지만, 동등하게 중요한 두 가지 특성입니다.

실제 운용 온도 범위: 왜 200–350°C 환경에서는 표준 IP68 센서를 넘어서는 성능이 요구되는가

IP68 등급 센서는 금속 가공(250°C 이상), 화학 반응기(200–300°C), 에너지 발전(300–350°C)과 같은 산업 분야에서 일상적인 작동 중에도 빠르게 열 한계에 도달하며, 이는 일반적인 IP68 센서의 사양 범위를 정기적으로 초과합니다. 다음 온도를 고려하십시오:

고장 위험의 결과

실링 경화 및 균열 → 측정값 편차를 유발하는 습기 침입

내부 응축 → 단락 및 전기 신호 상실

재료 간 열팽창 차이 → 구조 손상 및 설계 수명 이전 고장

일반적인 IP68 등급 센서는 150°C 이하에서 구조적 및 물리적 무결성을 상실하지만, PTFE(폴리테트라플루오로에틸렌, 일반적으로 테플론으로 알려짐) 절연 센서는 260°C 이하에서 전기적 단락이 발생하지 않고 작동할 것으로 기대된다. 200°C를 초과하는 온도에서도 일관된 센서 성능이 요구되거나 예상되는 응용 분야, 특히 이러한 온도 변화가 급격하게 일어나는 경우는 광물 절연(MI) 케이블 및 비증발 또는 전환된 금속(세라믹) 밀봉(접속) 시스템과 스위치드(접속) 시스템의 사용이 필수적인 영역이다. 이러한 극한 온도 조건에서의 테스트 없이는, 장비 사양의 한계 수준까지 열이 정기적으로 가해지는 환경에서는 IP68 등급에 대한 주장은 아무런 의미가 없다.

열 및 환경 응용 분야를 위한 고온 센서 기술 선택

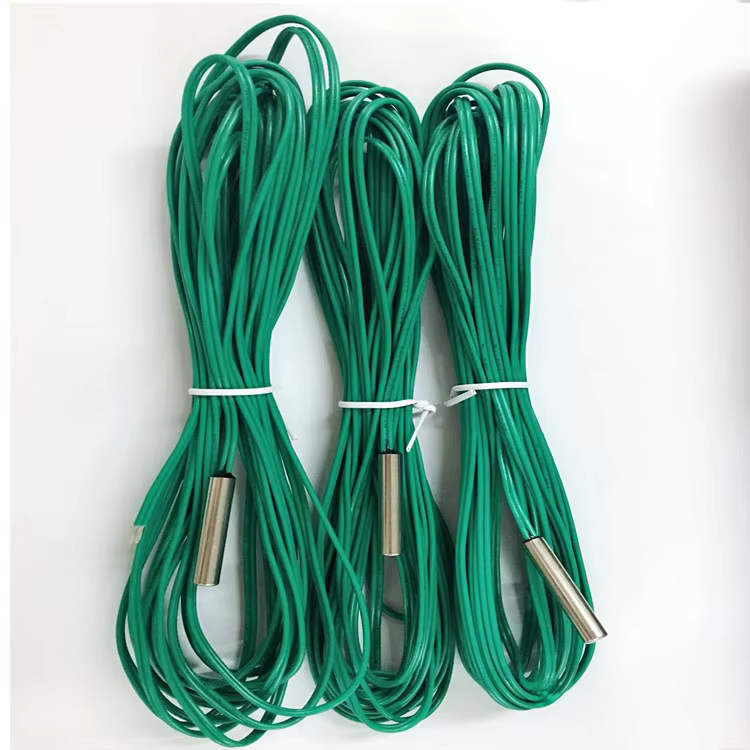

product high precision ds18b20 ds1820 digital temperature sensor waterproof temperature sensor-1

열전대와 RTD 중 선택하기

귀사의 요구 사항에 맞는 적절한 센서 기술을 선택하려면 여러 기준과 이들 간의 상호작용을 이해해야 합니다. 이러한 기준에는 측정 범위, 정확도, 안정성, 그리고 환경 조건에 대한 내구성 등이 포함됩니다. 예를 들어, 열전대(Thermocouples)는 고온 측정에 이상적이며, 약 2300°C까지 작동 가능하고, 온도 변화에 빠르게 반응하며 극도로 높은 온도를 측정할 수 있습니다. 그러나 300°C 이상에서는 일반적으로 약 1~2°C의 오차가 발생합니다. 반면, 저항 온도 탐지기(RTDs)는 장기 안정성이 훨씬 뛰어나 설정값에서 장기간 동안 ±0.5°C 이내의 오차를 유지할 수 있습니다. 그러나 RTDs는 일반적으로 약 600°C가 최대 작동 온도로, 이는 상당한 제약 요소입니다. 따라서 금속 용해와 같은 산업 분야에서는 여전히 열전대를 선호하는데, 이는 용해 환경의 혹독한 조건을 견딜 수 있고 운영 비용이 비교적 저렴하기 때문입니다. 한편, 온도 제어가 특히 중요한 제약 산업과 같은 분야에서는 세라믹 코팅을 적용한 맞춤형 RTDs 사용이 점차 확대되고 있습니다. 이러한 고급 RTD 시스템은 일반 열전대보다 반복적인 가열 및 냉각 사이클에 더 높은 내구성을 보이며 성능 면에서 우수함이 입증되었습니다. 표준 열전대는 350°C에서 약 200회 정도의 열 사이클 후 마모 및 손상 징후를 보이는 반면, 고품질 RTD 시스템은 성능 조정 없이 500회 이상의 열 사이클을 견딜 수 있습니다.

주요 재료 및 구조 고려 사항: 세라믹 절연, 광물 절연(MI) 케이블, 기밀 밀봉

극도로 불리한 조건 하에서 장기간에 걸쳐 신뢰성을 유지하려면, 세 가지 핵심 재료 및 구조 전략이 매우 중요한 차이를 만든다. 예를 들어, 알루미나 또는 지르코니아로 제작된 세라믹 절연재는 최대 섭씨 500도까지 누전을 방지해 준다. 반면 폴리머는 약 섭씨 200도에서 구조적 무결성을 잃고 균열이 발생한다. 또 다른 사례로는 산화마그네슘(MgO) 코어를 사용하는 광물 절연 케이블(mineral insulated cables)이 있다. 이러한 케이블은 진동이나 열 응력의 유무와 관계없이 거의 동일한 품질의 신호를 제공한다. 실제 현장 적용 사례에서는 기존 폴리머 피복 케이블에 비해 터빈 모니터링 시스템에서 고장률을 약 40% 감소시킨 것으로 입증되었다. 또 다른 중요한 고려사항은 연결부 밀봉을 위한 기밀 레이저 용접(hermetic laser welding)의 사용이다. IP68(Ingress Protection) 등급 장치에 적용되는 표준 습기 차단 밀봉은 급속 냉각 시 밀봉 계면으로 습기가 침투하기 때문에, 이 레이저 용접 밀봉보다 보호 성능이 낮은 것으로 입증되었다. 이러한 세 가지 기술을 모두 적용한 센서는 섭씨 450도의 증기 환경에서 1,000시간 동안 사이클링하고 부식성 용액을 분사하는 테스트 후에도 드리프트가 0.5% 미만으로 나타났다.

악조건 환경에서 진정한 IP68 등급 및 고온 센서 기능 검증

사양서를 넘어서는 테스트: 열 순환 및 IP68 침수 테스트 동시 수행

표준의 한계와 제조사가 주장하는 사양을 테스트하는 것은 실패가 예상되는 분야이다. IP68 등급 및 온도 사이클링 성능에 대한 제조사의 주장을 사실로 받아들이고, +200°C에서 +350°C까지의 온도 범위에서 장비를 침수 상태로 ‘안전하게’ 작동시킬 수 있다고 가정한다면, 막대한 비용이 소요되는 예기치 않은 상황에 직면할 수 있다. 기본적인 표준 평가 절차는 장치와 그 구성 재료에 실제로 어떤 현상이 일어나는지—특히 온도 사이클링으로 인한 재료의 팽창 및 수축, 그리고 특히 가장 취약한 고장 지점에서 밀봉 부위에 발생하는 응력 정도—를 완전히 무시하며, 평가자들조차 이러한 현상을 제대로 이해하지 못하고 있는 실정이다. 2023년 산업용 센서 고장 관련 연구에 따르면, 시험되지 않은 산업용 센서의 고장으로 인해 기업은 약 74만 달러의 가동 중단 비용을 부담하였다. 검증되지 않은 상태에서 장치를 사용하면, 제조사의 성능 주장에 대한 신뢰도를 높이기 위한 어떠한 조치보다 훨씬 더 큰 비용이 발생한다. 제조사의 주장을 신뢰하기 위해서는 반드시 독립적인 테스트 보고서가 동반되어야 하며, 그렇지 않으면 보증 청구 거부 및 검증되지 않은 산업용 센서의 고장이 제조사 주장에 대한 맹목적 신뢰의 결과가 될 것이다.

50회 이상의 열 충격 사이클 작동(예: 5분 이내 200°C – 350°C)

침지 후 절연 저항: 500VDC 기준 >100 MΩ

1m 수심에서 168시간 동안 침수 후, 습기 유입 흔적 없음

열 충격 및 침수와 관련된 경고 신호

결로 현상은 밀봉 실패를 나타내는 징후입니다(예: 실리콘 기반 재료가 230°C 초과 온도에서 열화되면서 하우징 내부 표면에 결로가 형성됨). 이러한 경고 신호를 주의 깊게 관찰하십시오.

밀봉 실패: 단 10회 사이클 후 O링 경화 및 에폭시 포팅 균열
측정 편차: 고온-저온 침수 오븐 전환 후 ±1.5% 이상 정확도 손실

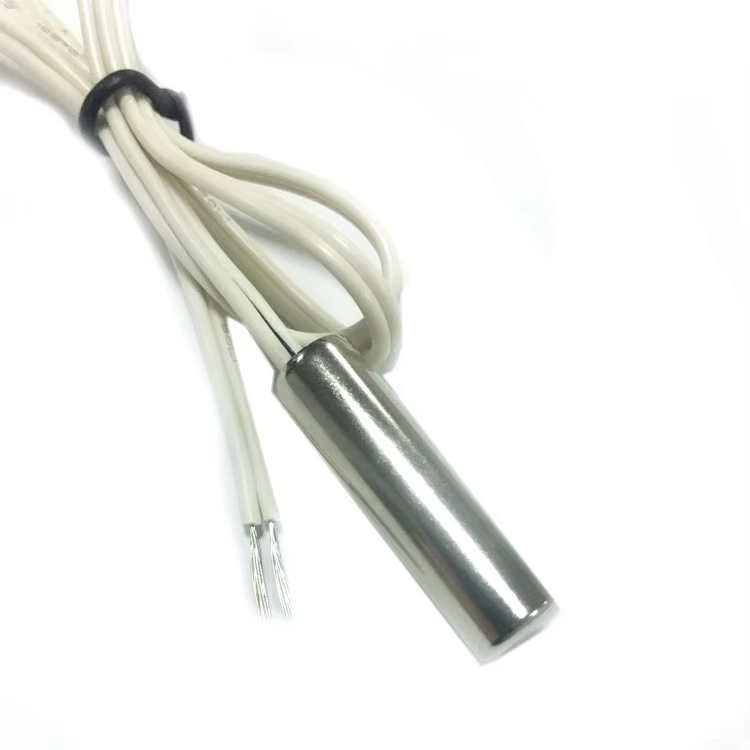

product high precision ds18b20 ds1820 digital temperature sensor waterproof temperature sensor-2
