박막 열민감 저항기의 작동 원리에 대한 기본 개념
NTC 저항 특성에 의한 온도 측정 정확도
NTC 열민감저항기(서미스터)의 작동은 반도체 원리에 의해 제어됩니다. 고온에서 망간, 코발트, 니켈 또는 산소를 포함하는 금속 산화물 서미스터는 전기 저항이 감소합니다. 특정 온도 범위에서는 저항이 곡선으로 나타내듯이 감소하는 특성이 있습니다. 이러한 특성 덕분에 NTC 서미스터는 0.1도 섭씨 이하의 미세한 온도 변화도 감지할 수 있습니다. NTC 서미스터는 전자 신호 처리 장치 없이도 미세한 온도 변화를 감지할 수 있어 일반적인 온도 센서보다 우수한 성능을 발휘합니다. 고저항 서미스터는 고온(1000–1400도 섭씨) 소성 공정을 통해 형성된 안정적인 결정 구조로 인해 전기적 및 열적 충격에 강합니다. 박막 서미스터는 온도 상승 및 하강을 반복적으로 견디면서도 특성 편차가 거의 발생하지 않습니다. 긴 수명, 뛰어난 열충격 저항성, 빠른 응답 속도를 모두 갖춘 박막 NTC 서미스터는 민감한 의료용 응용 분야 및 높은 신뢰성과 다양한 환경 조건을 요구하는 자동차 응용 분야에 이상적입니다.
왜 박막 구조가 TCR 안정성과 응답 시간을 향상시키는가

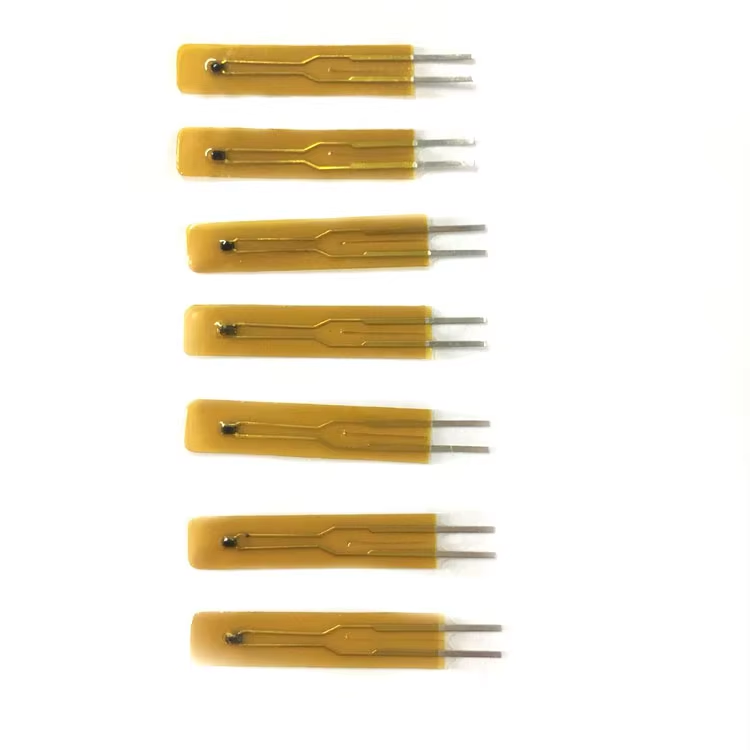

세라믹 또는 와이어 와운드 방식을 고려할 때, 박막 방식은 부정할 수 없는 이점을 지닌다. 스퍼터링(sputtering) 기법을 사용하여 제조사는 Mn-Co-Ni-O 층을 단지 50~250 앙스트롬의 두께로 증착한다. 이로 인해 균일성 향상과 개별 입자의 결정계(grain boundary)와 관련된 문제 감소가 크게 개선된다. 결과적으로 저항 온도 계수(Temperature Coefficient of Resistance)는 훨씬 더 안정적이 되며, 일반적인 작동 조건에서 ±0.5% 범위 내의 변동성을 보인다. 또한 박막은 반응성이 매우 뛰어나, 열용량이 극히 작기 때문에 일반적인 응답 시간이 100ms 미만이다. 절연성 및 유연성 특성을 갖춘 폴리이미드(polyimide) 소재를 추가함으로써, 이러한 소자는 지속적인 기계적 진동이나 급격한 열 사이클링이 발생하는 응용 분야에서도 성능을 발휘할 수 있다. 이는 산업 현장에서 요구하는 신뢰성으로서, 혹독한 공장 환경이나 자동차 응용 분야에서 예측 불가능한 조건 하에서도 견딜 수 있도록 설계된 것이다.
박막 열민감 저항체 제조: 증착 및 패터닝 절차
최적의 접착력: 기판 선택 및 표면 준비
재료를 고려할 때, 알루미나 및 사파이어 기판을 가장 흔히 고려하게 되는데, 이는 열적으로 안정적이며 충분한 전기 절연성을 제공하고 금속 산화물 박막과의 호환성이 뛰어나기 때문이다. 증착이 시작되기 전에(알루미나 기판의 경우) 표면 준비가 절대적으로 중요하다. 표면은 초음파 세척 후 산소 플라즈마 에칭을 통해 처리되며, 이를 통해 5 나노미터 미만의 조도를 달성한다. 이는 접착력에 영향을 주는 여러 요인 중 하나인 표면 조도와 관련이 있는데, 표면이 매끄러울수록 접착력이 향상되며, 위에서 설명한 표면 준비 절차를 적용하면 열순환 과정에서 제작된 표면의 박리 발생률을 70% 감소시킬 수 있음이 입증되었다. 이는 열순환 성능 측면에서 매우 중요한 요소이다.
박막 열민감 저항체(Mn–Co–Ni–O) 증착을 위한 선호되는 스퍼터링 방법
반응성 마그네트론 스퍼터링은 요구되는 조성비를 달성하면서 Mn-Co-Ni-O 박막을 합성하는 데 가장 신뢰할 수 있는 방법이다. 이 방법은 아르곤 및 산소 기체 혼합물을 이용해 스퍼터링 챔버 내 대기 조건을 정밀하게 제어함으로써, 박막의 조성비 정확도를 약 1.5% 수준으로 유지하면서 동시에 약 0.2 µm/분의 증착 속도를 달성한다. 연구자들이 타겟 재료와 기판 표면 사이의 거리를 최적화할 경우, 평균 결함 수가 감소하고 박막의 일관된 저항 온도 계수(TCR)가 눈에 띄게 향상됨을 관찰할 수 있다. 비교적으로 열증발법을 통해 제조된 박막은 밀도가 현저히 낮으며 기판에 대한 부착력도 감소한다. 실제로 독립적인 시험 결과에 따르면, 스퍼터링으로 제조된 박막은 재료 밀도가 최대 40% 더 높은 것으로 나타났으며, 이는 결함 해소를 위한 핵심 지표일 뿐만 아니라 다양한 분야에서 고밀도 응용을 위해 스퍼터링을 채택하도록 장려하는 요인이다.
광리소그래피 및 에칭을 이용한 박막 열민감 저항체(서미스터)의 정밀 패턴 형성
고정밀 광리소그래피를 통해 마이크로미터 크기의 전극 및 센싱 구조를 제작할 수 있으며, 최소 세부 구조 크기는 10마이크론에 이릅니다. 이러한 해상도 수준에 도달한 후, 우리는 포토레지스트를 스핀 코팅하고, 크롬 마스크를 통한 광리소그래피 노출 및 포토레지스트 개발을 수행합니다. 그 다음 단계는 염화철 용액을 이용한 습식 에칭으로, 마스킹되지 않은 모든 서미스터 재료를 제거하는 것입니다. 이 공정은 ±0.8마이크론의 치수 정확도를 달성합니다. 대부분의 경우, 이러한 수준의 정확도가 요구되는 이유는 고밀도 센서 어레이에서 가장 미세한 변동이라도 센서의 저항 수준에 영향을 줄 수 있기 때문입니다. 센서 패턴의 품질은 센서 자체의 품질뿐 아니라 열 변화에 대한 센서의 응답 특성과 작동 중 센서 응답의 변동성에도 직접적인 영향을 미칩니다.
장기 신뢰성을 위한 전극 통합 및 계면 공학
Ni–Cr 및 Pt 전극: 확산 방지 및 옴 접촉 안정성 확보
전극의 통합 방식에 대한 적절한 주의는 장기 드리프트 문제의 주요 원인 중 하나인 계면 열화를 완화하는 데 매우 중요한 역할을 한다. 예를 들어, 니켈-크롬 합금은 전극에서 양이온이 열민저 저항체 층의 바람직하지 않은 영역으로 확산되는 것을 차단함으로써 효과적인 확산 장벽으로 작용한다. 또한 백금 전극은 저항이 낮고, 수차례의 열 사이클링 후에도 접촉부가 안정적이라는 점에서 유리하다. 계면 부착력을 향상시키고 바람직하지 않은 반응을 최소화하기 위한 공학적 접근법으로는 제어된 산화 및 이온 빔 표면 정제와 같은 원자 수준의 표면 처리 기술을 적용하는 방법이 있다. 계면층을 공학적으로 설계하면, 10,000회 열 사이클 후 접촉 전위 드리프트를 0.5Ω 이하로 감소시키고, 기존 금속화 공정 대비 계면 응력을 40% 감소시킬 수 있음이 입증되었다. 결국 이러한 모든 개선 조치는 장치가 완전히 마모될 때까지 초기 단계부터 측정 정확도를 향상시킬 것이다.
품질 보증 및 성능 평가를 통한 박막 열민감 저항체(서미스터) 제조 품질 보증 및 품질 관리 방법: 현재 박막 열민감 저항체(서미스터)에 적용 중인 품질 보증 및 품질 관리 방법은 극도의 신뢰성과 정확성을 달성하는 데 있어 매우 뛰어나고 반복적으로 검증된 성공 사례를 보여주고 있습니다. 구조적 완전성 및 저항 특성 평가를 위해, 우리는 -40도에서 +125도까지의 열 순환 시험을 1,000회 이상 수행합니다. 장기 드리프트 시험을 위한 가속 노화 시험에서는, 시료를 85도 및 85% 습도 환경에 1,000시간 이상 노출시켜 드리프트가 1% 이내로 유지됨을 보장합니다. 전기적 특성 시험에서는, 온도 계수(TCR) 값의 전 영역 맵핑을 수행하고 전자기 간섭(EMI) 시험을 실시하여 시간 경과에 따라 ±0.1도의 정확도가 지속적으로 유지되도록 합니다. 당사의 모든 제조 공정에는 엄격한 통계적 공정 관리(SPC)가 적용되어, 박막 두께 편차를 5나노미터 이내로, 그리고 자동 광학 정렬 기능을 활용한 전극 정렬 정밀도를 실시간으로 모니터링합니다. 레이저 트리밍 과정 중 실시간 열 영상 촬영을 통해 마이크론 수준의 미세한 특성을 포착하며, 베인-인(Burn-in) 시험을 통해 조기 고장 부품을 선별 제거합니다. 상기 모든 시험 및 모니터링 절차를 통해 당사 서미스터는 극한의 성능 요구 조건 하에서도 100,000시간에 달하는 작동 수명을 달성하며, 고장 없이 안정적으로 작동합니다.
자주 묻는 질문(FAQ)
NTC 열민감저항기의 주요 장점은 무엇인가요?
열용 NTC 열민감저항기는 비교적 단순한 소자이지만, 그 장점은 뛰어납니다. 주요 장점은 NTC 열민감저항기가 장기간에 걸쳐 상당한 안정성을 나타내며, 정밀도 0.1°C 수준으로 보정이 가능하다는 점입니다.
박막 열민감저항기와 다른 유형의 열민감저항기 간의 주요 차이점은 무엇인가요?
박막 열민감저항기는 망간-코발트-니켈-산소(Mn-Co-Ni-O)로 구성된 매우 얇은 층으로 제조되므로, 훨씬 우수한 균일성과 빠른 응답 시간을 제공하며, 일반적으로 세라믹 또는 권선형 재료를 대체하는 데 더 적합합니다.
열민감저항기 제조 공정에서 기판 준비가 미치는 영향은 무엇인가요?
적절한 기판 준비는 금속 산화물이 기판에 부착되는 정도를 향상시켜, 시험 관련 층 이탈 가능성을 약 70% 감소시킵니다. 매끄러운 층일수록 시험 관련 이탈에 더 잘 견딥니다.
니켈-크롬(Ni-Cr) 및 백금(Pt) 전극이 열민감저항기에 미치는 영향은 무엇인가요?
니크롬(Ni-Cr) 및 백금(Pt) 전극은 열민감저항기(서미스터) 내부에서 언급되는데, 이는 니크롬이 확산을 차단하는 장벽 역할을 하고, 백금은 안정적이며 저저항의 접촉을 제공하기 때문이다. 이 두 재료의 조합은 시간 경과에 따른 드리프트를 줄이고, 반복적인 사이클 동안 접촉 안정성을 향상시킨다.
