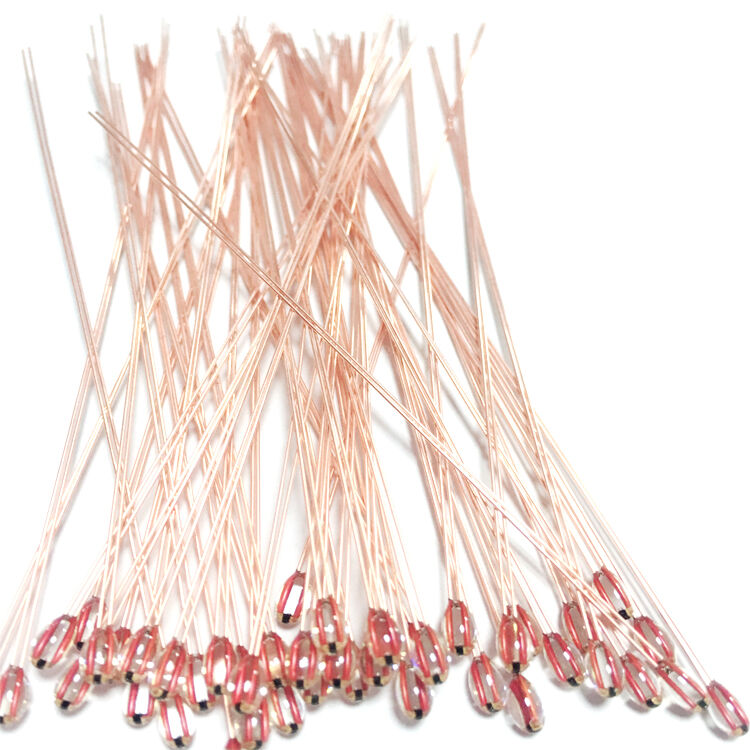

재료 및 구조 설계: 고온용 열민감저항기가 150°C 이상에서 견딜 수 있는 이유
일부 세라믹 재료의 열적 안정성 및 도펀트 공학
특정 열민감 저항기(서미스터)는 높은 안정성을 나타내며 150도 섭씨 이상에서도 효율적으로 작동할 수 있는데, 이는 신규 세라믹 소재의 개발 덕분이다. 망간, 니켈, 코발트 등이 이러한 서미스터의 일반적인 구성 성분이며, 이트륨 또는 란타넘과 같은 희토류 원소를 첨가하면 새로운 이온 거동을 유도하는 데 효과적이다. 이러한 원소의 첨가는 제조 공정 중 특정 형태의 구조 붕괴를 완화시켜 결정 격자의 구조적 열적 안정성을 향상시킨다. 제조사들은 공정 절차를 정밀하게 조정하여 공공(공결) 및 포획된 기공(공동)의 형성을 최소화한다. 일부 전문가들은 여러 차례의 열 순환 과정에서 이온 전도성 및 산소의 구조적 확산을 억제하기 위해 지르코니아(ZrO₂)를 사용하기도 한다. 이러한 재료는 NTC(음의 온도 계수) 서미스터의 열적 히스테리시스를 실질적으로 최소화하기 위해 사용된다. 표준 서미스터의 경우, 125도 섭씨에서 저항 변화량이 최소 15퍼센트 이상임이 명시된다. 고온용 서미스터의 NTC는 ±1퍼센트 범위 내에서만 변동하며, 200도 섭씨 이상에서도 효율적으로 작동한다고 간주된다.
표준 열민감 저항기에서 125°C 이상의 B값 선형성 저하
NTC 열민감 저항기에서 저항 값과 온도는 다음 식 R = R0 exp[B(1/T - 1/T0)]에 의해 서로 연관되어 있다. 여기서 R0는 온도 T0에서의 저항이며, B는 열민감 저항기의 B값 또는 (베타) 파라미터이다. B값은 표준 열민감 저항기의 사용 가능 범위를 예측하며, 이 범위는 일반적으로 -50°C에서 125°C까지이다. 이 범위를 초과하거나 미만으로 작동할 경우, 열민감 저항기의 성능은 다음 세 가지 과정에 의해 영향을 받는다.
1. 이온 전도성(이온 전도):
열 에너지로 인해 이온이 이동하여 전자 전도 경로를 압도한다.
2. 입계 완화(Grain Boundary Relaxation):
입계에서 도판 원소가 분리됨에 따라 미세 구조가 완화된다.
3. 재료 분해:
이는 전이 금속 산화물의 부분적 환원을 포함할 수 있으며, 이로 인해 화학 조성비(스토이키오메트리) 및 전자 농도가 변화한다.
이러한 공정들은 B값이 5% 이상 벗어나게 하므로, 이러한 온도를 초과하는 경우 저항 예측에 의존할 수 없습니다. 이러한 B값 예측을 개선하기 위해 고온용 변형 제품은 이온 전도를 지연시키도록 설계된 다른 활성화 에너지 세라믹 및 도펀트를 사용합니다. 이를 통해 200°C 이상의 온도에서 혼합 경로가 우세하게 작용하도록 합니다. 이로 인해 이러한 열민감저항기(서미스터)의 실용적 사용 온도 범위가 75°C 확장됩니다.

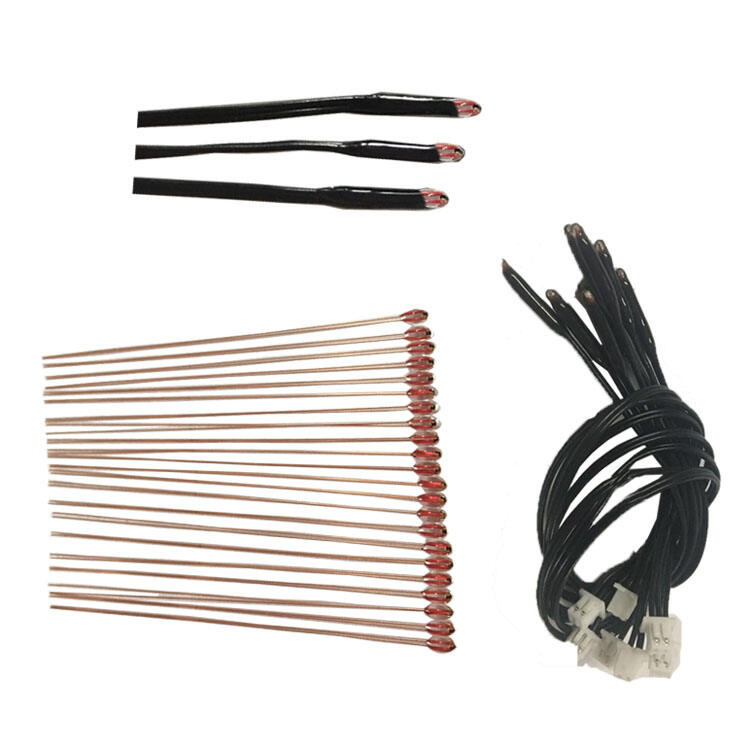

극한 성능 신뢰성
고온용으로 제작된 열민감 저항체(서미스터)는 세라믹 및 금속 부품으로 구성되어 있으며, 밀봉재와 전극은 백금 또는 팔라듐 합금 등 귀금속으로 만들어져 200도 이상의 고온에서도 부식 없이 수년간 신뢰성을 유지할 수 있습니다. 많은 열 사이클링 응용 분야(예: 제트 엔진 모니터링)에서 센서 내부로의 습기 침입은 흔히 발생하는 문제입니다. 조기 센서 고장의 약 4분의 3은 습기 침입에 기인하지만, 본 설계는 습기 유입 및 함정 형성을 방지합니다. 전체 설계는 수천 차례의 열 사이클을 견딜 수 있으며, 매일 24시간마다 수백 도에 달하는 급격한 열 사이클을 겪는 정유소에서 작동 정확성을 확보하기 위해 필수적입니다. 또한, 습기 및 기타 가스가 성능에 영향을 줄 수 있는 제어 환경이 요구되는 응용 분야에서도 유용하며, 이는 빠른 열 사이클링 때문입니다. 산화알루미늄(알루미노-옥사이드)을 기재로 사용함으로써 열적 간극 및 활성 산소 간극 형성을 줄여 구조적 완전성을 유지합니다.
지열 우물의 경우, 습도가 약 85%로 지속적으로 높고 황산 농도도 높기 때문에 이러한 개선을 통해 일반 센서는 수개월밖에 사용하지 못하는 반면, 업그레이드된 센서는 수십 년간 사용할 수 있다.
운용 현실: 강하 정격(Derating), 정확도와 고온에서의 시스템 수명 간의 타협
125°C를 초과하는 온도에서의 강하 정격(Derating) 및 시스템 가속 노화
일정 온도 이상에서 열민감 저항기(서미스터)의 수명은 급격히 감소한다. 대부분의 서미스터의 경우, 정격 최대 온도를 초과하는 매 10°C 상승마다 작동 수명이 약 50% 단축된다. 예를 들어, 표준 NTC 서미스터는 150°C에 도달했을 때 작동 시작 후 약 1000시간 이내에 저항값 편차가 5% 이상 발생하기 시작한다. 고온용 변형 제품은 동일 조건에서 10,000시간 이상 지속 가능하다. 감액 설계 가이드에서는 이러한 한계치가 안전 작동 구역의 종료 지점을 나타낸다. 이 한계치를 초과하면 재료가 불리한 영구적 변화를 겪게 된다. 실무 엔지니어는 시스템 설계 시 열 관성(thermal inertia)을 반드시 고려해야 한다. 즉, 시간 상수(time constant) 및 열 전달 속도에 대한 이해를 환경 상태와 통합적으로 고려해야 한다는 의미이다. 이러한 요소들을 충분히 고려하지 않으면 국부적인 과열 지점(hot spot)이 형성되어, 시간이 지남에 따라 시스템의 측정 정확도가 저하될 것이다.
고온 열민감 저항기 설계에서의 감도 온도 등급 역설
고온 열민감 저항기(서미스터)의 경우, 열민감도는 일반적으로 서미스터의 알파(α) 값으로 표현되며, 최대 작동 온도가 상승함에 따라 이 값이 감소하는데, 이는 피할 수 없는 설계상의 타협이다. 표준 NTC 서미스터는 상온에서 약 –4%/°C의 열민감도를 달성하지만, 최대 작동 온도가 150°C로 설계된 서미스터는 약 –1.5%/°C에 불과하다. 이러한 현상은 왜 발생하는가? 이는 도핑 재료의 선택과 관련이 있다. 희토류 산화물은 결정 구조의 안정성을 향상시키지만, 동시에 전하 운반체의 이동성을 저하시키는 결과를 초래한다. 150°C 이상의 고온 영역, 특히 ±0.5°C의 정확도가 요구되는 시스템에서는 신호 조건 설정(signal conditioning)이 대단히 중요해진다. 이는 저잡음 증폭기의 정상 작동, 여러 개의 교정 지점 설정, 그리고 B값 이동(B-value shift)을 보정하기 위한 알고리즘 적용을 포함한다. 또한, 드리프트 문제를 극복하기 위해 중복 센서를 배치하는 것이 유용한데, 특히 비선형적인 B값이 존재할 경우 제어 시스템의 안정성을 저해할 수 있으므로 이는 특히 중요하다.

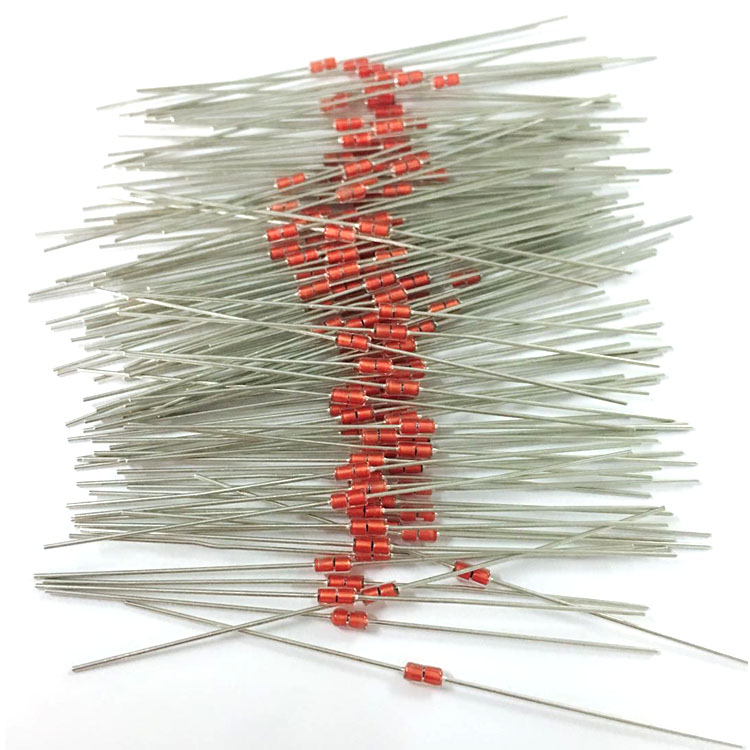

사양 기반 선택: 고온 열민감 저항기(서미스터)를 선택해야 할 때는 언제인가?
표준 NTC 센서는 장기간의 열적 스트레스, 급격한 열 순환, 그리고 부식성 화학물질에 노출될 경우 실패합니다. 고온 열민감 저항기(서미스터)는 다음 용도로 사양을 지정할 수 있습니다:
자동차 배기 매니폴드, 산업용 용광로 내장재, 항공우주 엔진 실 등과 같이 주변 온도가 125°C 이상으로 지속되는 환경;
전력 처리 장치 및 반도체의 급속 열처리와 같이 극심한 열 변화가 발생하는 환경으로, 세라믹 배합이 미세 균열 및 입계 슬립(slip)을 방지합니다;
석유·가스 채굴용 다운홀(downhole) 센서 및 의료용 살균 자동 고압증기 멸균기(autoclave)와 같이 고열과 습기 및 부식성 화학물질이 동시에 작용하는 환경으로, 기밀 밀봉과 산화 저항성 금속 피막이 병행 적용됩니다.
표준 열민감저항기(서미스터)는 예를 들어 가정용 기기 및 여러 구역으로 나누어 각 구역을 개별적으로 난방하는 난방 시스템과 같이 약 100도 섭씨 이하에서 작동할 때 매우 적합합니다. 이러한 장치와 관련하여, 예상 사용 조건 하에서 이와 같은 장치가 얼마나 오래 지속될지를 평가해 보는 것이 타당합니다. 업계 자료에 따르면, 화씨 150도 이하에서 작동하는 표준 열민감저항기는 고온용 열민감저항기에 비해 약 10배 빠르게 마모됩니다. 이는 화학적·물리적 재료 분해, 내부 이동, 습기 침투 등 여러 가지—대개 내부적인—요인들로 인해 발생합니다. 온도 측정 허용 오차 범위가 ±3도 내외로 허용되는 경우, 백금 저항 온도계(PRTs)는 중간 수준의 대안으로 적합합니다. 그러나 고온 응용 분야에서는 열민감저항기가 거의 모든 측면에서 PRT보다 우수합니다. 특히 작업 공간이 제한된 고온 응용 분야에서 열민감저항기는 크기가 작고 반응 속도가 빠르며, 거의 모든 경우에 더 경제적입니다.
고온 열민감저항기(서미스터)에 대한 일반적인 질문
고온 열민감저항기가 150°C 이상의 온도에서도 작동할 수 있는 이유는, 망간·니켈·코발트의 안정화 산화물과 이트륨·란타늄 같은 희토류 원소를 포함한 고급 세라믹 구조 덕분입니다. 이러한 성분들은 구조적 열화를 줄여줍니다.
표준 열민감저항기는 125°C 이상에서 이온 전도가 과도하게 우세해지며, 결정립 경계의 열적 열화 및 재료의 열분해로 인해 열민감저항기 기능이 완전히 상실되므로 작동하지 않습니다.
고온용 열민감저항기는 극한의 고온 및 다중 열사이클 조건에서도 견딜 수 있도록, 매우 내구성이 뛰어난 기밀 밀봉 구조, 습기 불투과성 및 고온 산화 저항성 금속 장벽, 그리고 열사이클을 견디는 막을 채택하여, 열민감저항기의 교정값을 실질적으로 변화시키지 않습니다.
고온 열민감저항기(서미스터) 설계 시 발생하는 어려움은 무엇인가요? 고온에서 사용되는 재료의 기계적 안정성으로 인해 열 감도가 저하되므로, 보다 높은 정확도를 달성하기 위해 추가적인 설계가 필요합니다.
고온 열민감저항기(서미스터)가 필요한 경우는 언제인가요? 작동 온도가 지속적으로 125°C 이상일 때, 극심한 열 충격을 반복적으로 겪는 경우, 또는 환경이 습하고 화학적으로 공격적일 때 고온 열민감저항기(서미스터)를 사용해야 합니다.
